Интерфейс Maya
Вид окна программы Maya после первого запуска показан на рис. 2.1.

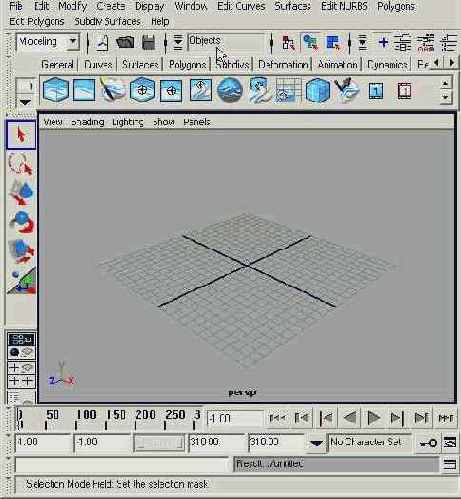

Рис. 2.1. Вид окна Maya при первом запуске программы
В этом разделе мы поговорим об элементах интерфейса Maya, хотя некоторые из них будут подробно рассмотрены в последующих разделах. Если что-то покажется вам сложным для понимания, просто запомните это на будущее. По мере знакомства с программой многое станет ясным само собой.
В верхней части окна программы находится строка заголовка, а под ней — строка меню. В расположенной еще ниже строке состояния находится большинство переключателей и кнопок, используемых для управления объектами и запуска часто применяемых функций, таких как Render the current frame (Визуализация текущего кадра). Ниже расположены вкладки Shelf (Полка), на которые можно добавлять кнопки команд, чаще всего используемых при работе над проектом. Ниже расположена вертикальная панель инструментов, пристыкованная к левой стороне экрана. Она содержит инструменты выделения и преобразования. Последний термин применяется в качестве собирательного названия для операций перемещения, вращения и масштабирования объектов. Завершают эту панель кнопки Show Manipulator (Отображение манипулятора) и Last Selected Tool (Последний выбранный инструмент). Первая позволяет вносить поправки в историю совершения операций. К примеру, манипулятор можно использовать для изменения положения текстуры, назначенной объекту ранее. Как понятно из названия второй кнопки, это всего лишь быстрый способ повторного вызова последнего использованного инструмента. Значок этой кнопки зависит от того, какой инструмент применялся последним.
Ниже расположены кнопки, предназначенные для быстрого перехода от одной популярной конфигурации окон проекции к другой. Под ними находится ползунок таймера анимации, выполняющий две функции. Во-первых, по его положению можно определить текущий момент анимации, во-вторых, его перемещение позволяет увидеть анимацию в действии.
Ниже расположен ползунок текущего диапазона, позволяющий сосредоточиться на определенном участке анимации.
Слева от него находятся два поля, в первом из которых указывается начальный кадр анимации, а во втором — начальный кадр текущего диапазона. Соответственно в полях, расположенных справа от ползунка диапазона, указаны последние кадры текущего диапазона и анимации в целом. Например, при работе над телевизионной сценой продолжительностью в одну минуту начальный кадр будет иметь номер 1, а конечный — номер 1800. Это число было получено умножением стандартной частоты (30 кадров в секунду) на количество секунд в минуте. Если проблема с анимацией возникла на двенадцатой секунде, значит, нужно посмотреть кадр № 360, то есть будет разумным обратить внимание на диапазон от кадра № 300 до кадра № 420.
Под ползунком диапазона находится командная строка, предназначенная для интерактивной работы с программой. В расположенной ниже строке подсказки появляется информация о выбранном инструменте, возможных способах его использования и величине выполненного преобразования.
В правом верхнем углу окна программы, справа от строки состояния, расположены три кнопки-переключателя, с помощью которых можно активизировать один из следующих элементов интерфейса: Attribute Editor (Редактор атрибутов), Tool Settings (Параметры инструментов) или Channel Box/Layers (Окно каналов/Редактор слоев). Они имеют следующее назначение:
Можно оставить все вышеупомянутые элементы скрытыми, освободив, тем самым, дополнительное пространство для работы.
В нижнем правом углу экрана расположен набор кнопок, предназначенных для управления анимацией. Крайняя левая и крайняя правая кнопки предназначены для перехода на начало и конец области воспроизведения соответственно. Рядом с ними расположены кнопки, нажатие которых приводит к переходу на один кадр назад и вперед. Следующие кнопки используются для перехода к предыдущему и следующему ключевым кадрам. Под этим термином понимаются моменты времени, фиксирующие начало каждого преобразования объекта. В компьютерной анимации детально прорисовываются только ключевые положения объекта, а его движение между такими положениями рассчитывается программой. Две центральные кнопки этого набора, снабженные значком в виде простого треугольника, предназначены для воспроизведения анимации назад и вперед. Скорость воспроизведения зависит от настроек, которые выполняются в окне диалога, вызываемом щелчком на кнопке Animation Preferences (Параметры анимации). Рядом расположены еще две кнопки Auto Keyframe (Автоматическая установка ключевых кадров) и Script Editor (Редактор сценариев), первая из которых предназначена для перехода в автоматический режим установки ключевых кадров, а вторая приводит к появлению одноименного окна диалога. Подробную информацию о них можно найти в главах 10 и 14 соответственно.
Строка меню
Строка меню имеет некоторые особенности, о которых вам нужно знать. Прежде всего, шесть расположенных слева пунктов меню — File (Файл), Edit (Правка), Modify (Изменения), Create (Создание), Display (Отображение) и Windows (Окно) — всегда остаются неизменными, в то время как вид остальных пунктов зависит от выбранного режима работы. Выбор режима осуществляется с помощью раскрывающегося списка, расположенного в строке состояния, как показано на рис. 2.2. В Maya существуют четыре режима: Animation (Анимация), Modelling (Моделирование), Dynamics (Динамика) и Rendering (Визуализация).
Выбор режима можно осуществить нажатием клавиш F2, F3, F4 или F5 соответственно.
Рис. 2.2. Раскрывающийся список с вариантами режимов. Обратите внимание на изменение строки меню по сравнению с рис. 2.1
Если меню имеет двойную линию в верхней части, его можно превратить в плавающую панель, как показано на рис. 2.3. В результате наборы часто используемых инструментов всегда будут под рукой.

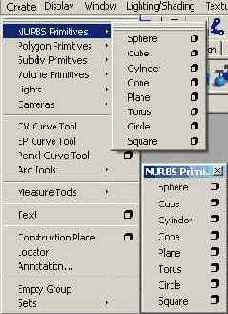

Рис. 2.3. Щелкните на двойной линии, чтобы превратить меню в плавающее окно, пример которого показан справа внизу
Настройка параметров
Справа от названия некоторых команд меню расположен небольшой квадратик, как показано на рис. 2.4.

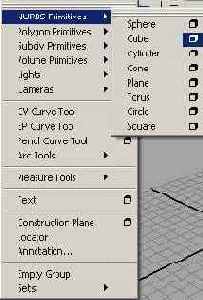

Рис. 2.4. Вызов окна диалога с параметрами объекта
Щелчок на этом квадратике приводит к появлению окна диалога с параметрами выбранной команды. В нем вы можете отредактировать заданные по умолчанию параметры инструмента.
ПРИМЕЧАНИЕ
Имейте в виду, что программа помнит измененные параметры инструментов даже после перезагрузки. Именно это может быть причиной того, что результат, полученный вами в процессе выполнения упражнений в данной книге, далек от описанного. Для возвращения исходных настроек выберите в меню Edit (Правка) окна диалога с параметрами инструмента команду Reset Settings (Восстановить настройки), как показано на рис. 2.5.

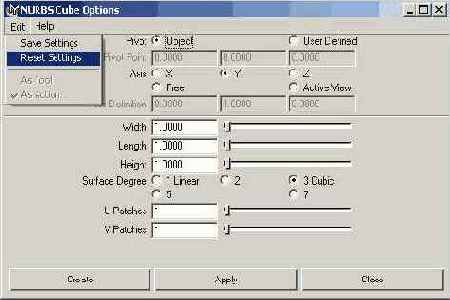

Рис. 2.5. Процесс возвращения к исходным параметрам инструмента
Строка состояния
Рассмотрим показанную на рис. 2.6 строку состояния, сфокусировав внимание на элементах управления, назначение которых может быть неясно начинающему пользователю.
Рис. 2.6. Строка состояния
Как уже упоминалось, слева расположен раскрывающийся список выбора режима работы. Рядом с ним находится вертикальная линия, щелчок на которой позволяет скрыть и снова сделать видимым раздел строки состояния. Тем самым можно оставить только разделы, необходимые для работы над текущей сценой. Если в центре вертикальной линии находится указывающая вправо стрелка, значит, щелчок на ней приведет к появлению скрытого раздела. Первый раздел содержит типичные ярлыки управления файлами, щелчок на которых позволит создать, открыть и сохранить сцену.
Далее снова расположен раскрывающийся список, известный под названием Selection Mask (Маска выделения), с помощью которого осуществляется выбор типа объектов, доступных для выделения. Состояние значков, расположенных справа от этого списка, зависит от выбранного варианта. Также от этого зависит состав кнопок в области Select by Type (Выделение по типу объекта). Например, в режиме создания анимации в упомянутой области оказываются нажатыми кнопки, отвечающие за выделение суставов и сочленений, так как в процессе создания ключевых кадров вряд ли потребуется выделять объекты других типов. Три кнопки, расположенные справа от раскрывающегося списка Selection Mask (Маска выделения), используются для перехода между режимами выделения иерархических цепочек, подобъектов и объектов.
Изначально программа находится в режиме выделения объектов, позволяющем выделять объекты целиком и задавать маску для выделения объектов определенного типа — линий, поверхностей, источников света и т. п.
Режим выделения подобъектов позволяет работать с составными частями объектов. Например, можно превратить сферу в капсулу, выделив верхнюю половину сферы и переместив ее вверх.
Термин иерархия (hierarchy) используется в анимации для обозначения связи между двумя объектами. Например, в результате связывания колес автомобиля с его корпусом будет достаточно анимировать корпус, движение колес возникнет автоматически. В этом случае корпус автомобиля является родительским объектом, а колеса — дочерними. В режиме выделения иерархии можно выделять только родительские или только дочерние объекты, что очень удобно для задания иерархических связей. Подробно эта тема будет обсуждаться в главе 10.
ПРИМЕЧАНИЕ
Некоторые кнопки выделения предназначены для выделения нескольких типов объектов. Например, нажатие кнопки Select by object type:Rendering (Выделение объектов типа: визуализация) позволяет сделать выделяемыми источники света, текстуры и камеры. Щелкнув на ней правой кнопкой мыши, вы откроете список этих объектов.
Выбор пункта этого списка выключает объекты из выделения. Для их обратного включения нужно просто повторить вышеописанную операцию. Если выключить из выделения хотя бы один объект, кнопка приобретает коричневый цвет.
Как уже упоминалось, состав кнопок области Select by Type (Выделение по типу объекта) зависит от выбранного режима. Нажав кнопку, помеченную значком объекта определенного типа — кривой, поверхности, источника света, камеры и т. п., — вы получаете возможность выделения объектов этого типа. К примеру, нужно выделить вазу, созданную вращением сплайна, но не исключена возможность того, что вместо вазы будет выделен сплайн. Избежать этого можно, к примеру, скрыв объекты, которые не подвергаются редактированию. Но более целесообразным в данном случае является задание маски выделения, благодаря которой выделять можно будет только поверхности. При перенасыщенности сцены объектами различных типов это свойство становится просто бесценным.
Дальше расположена кнопка блокировки выделенного набора, помеченная значком в виде замка. Выделив набор объектов, выбрав преобразование и нажав кнопку Lock Selection (Блокировка выделенного набора), можно избежать случайного выделения объекта, не входящего в первоначальный набор или, наоборот, снятия выделения с объектов набора. После нее находится переключатель Highlight Selection Mode (Режим подсветки выделенных объектов), который по умолчанию находится в позиции On (Включен). Благодаря этому происходит подсвечивание выделенных объектов. Далее расположена группа кнопок привязки, позволяющих размещать опорные точки создаваемых и редактируемых объектов сцены в точно определенных местах. Когда указатель мыши оказывается на определенном расстоянии от элемента привязки, перемещаемый им объект «притягивается» к этому элементу. В качестве элементов привязки могут выступать кривые, точки, конструкционные плоскости, сетка, а также любые комбинации перечисленных объектов. Последняя кнопка этой группы, помеченная значком подковы, используется для превращения выделенного объекта в конструкционную плоскость.
В этом режиме можно, например, использовать сетку, моделирующую человеческое лицо, для создания маски Фантомаса; кривые будут автоматически привязываться к поверхности лица.
Кнопки Operations List (Список операций) используются для просмотра входных и выходных связей, а также их создания и разрыва. Следом идет переключатель Construction History (История создания), положение которого определяет, будет ли фиксироваться история преобразований объекта. Ее наличие позволяет изменять параметры ранее примененных к объекту преобразований, но одновременно увеличивает размер файла и время его загрузки. Лучше всего не отключать запись истории создания, а просто удалять ее после завершения работы над объектом.
СОВЕТ
Возможность отмены действия последней выполненной команды или опера-ции не зависит от того, запоминается ли история создания. Даже если эта функция отключена, команда Undo (Отмена) меню Edit (Правка) будет работать. Ей соответствует клавиатурная комбинация Ctrl+z. По умолчанию можно отменить последние десять операций. Изменить это значение можно в окне диалога Preferences (Параметры). Для его вызова выберите команду Window > Setting/Preferences > Preferences (Окно > Настройки/Параметры > Параметры). В списке слева выберите вариант Undo и затем введите нужное число в поле Queue Size (Размер стека). Установка переключателя Queue (Стек) в положение Infinite (Бесконечность) дает возможность применять команду Undo (Отмена) бесконечное число раз.
ПРИМЕЧАНИЕ
Фиксация истории создания объекта подразумевает запоминание програм-мой таких вещей, как, например, число разбиений поверхности в процессе операции выдавливания. В результате появляется возможность в любой момент изменить число сегментов, из которых состоит объект.
Далее расположены кнопки Quick Render (Быстрая визуализация) и IPR (Интерактивная фотореалистичная визуализация). Щелчок на любой из них приводит к появлению окна, в котором через некоторое время возникает изображение сцены. Процесс интерактивной фотореалистичной визуализации занимает больше времени, но после его завершения редактирование источников света или материалов приводит к автоматическому обновлению результата визуализации.
Размер окна с изображением сцены и другие параметры визуализации регулируются в окне диалога Render Globals (Общие параметры визуализации). Оно открывается щелчком на кнопке, расположенной в этой же группе.
Крайним справа в строке состояния расположено поле Numeric Input (Численный ввод). Работа с ним возможна в четырех режимах:
Меню окон проекции
Каждое окно проекции имеет собственное меню, как показано на рис. 2.7.

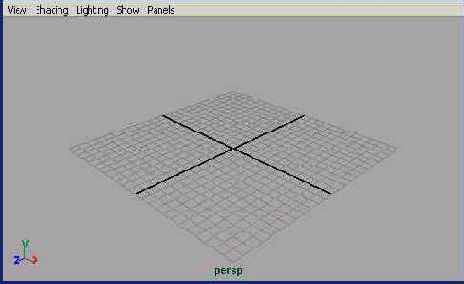

Рис. 2.7. Окно проекции, оснащенное меню
СОВЕТ
Если меню окна проекции отсутствуют, вызовите окно диалога Preferences (Параметры) и, выбрав в расположенном слева списке вариант Interface (Интерфейс), установите флажок In Panels (В окнах проекции) в разделе Show Menubar (Показывать строку меню).
Рассмотрим подробно наиболее важные пункты этих меню:
ПРИМЕЧАНИЕ
Имейте в виду, что клавиатурные комбинации чувствительны к регистру. Если их применение не приводит к желаемому результату, проверьте, не нажата ли клавиша Caps Lock.
В качестве объекта может выступать как камера или источник света, так и объект-примитив. В последнем случае сцена будет показана из опорной точки выделенного объекта, с линией взгляда в отрицательном направлении оси Z. Следующие три команды предназначены для изменения компоновки и типа окон проекции. В результате выбора команды Panel (Панель) появляется меню с перечнем дополнительных типов окон проекции, таких как Graph Editor (Редактор функциональных кривых). Окна проекции, принадлежащие к любому из дополнительных типов, можно превратить в плавающие. Имейте в виду, что после этого открыть дополнительное окно проекции такого же типа физически невозможно. Ниже находится команда Layouts (Компоновка), выбор которой приводит к появлению меню с вариантами компоновки окон проекции на экране. Под ней расположена команда Saved Layouts (Заданные варианты компоновки), выбор которой открывает меню с десятью самыми популярными вариантами компоновок окон проекции. Аналогичную функцию выполняют кнопки, расположенные с левой стороны экрана под вертикальной панелью с инструментами выделения и преобразования. При желании вы можете создавать собственные варианты компоновки.

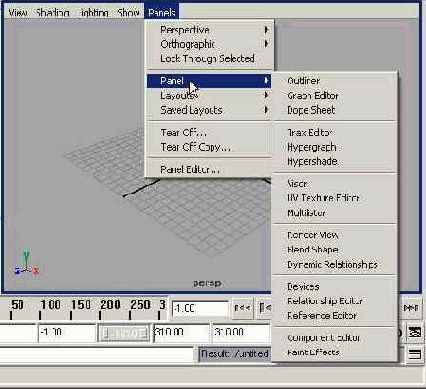

Рис. 2.8. Меню Panel
СОВЕТ
Для изменения размеров окон проекции поместите указатель мыши на их границе м, когда он примет форму двойной стрелки или скрещенных двойных стрелок, нажмите левую кнопку мыши и перетащите границы на нужное расстояние. Для завершения преобразования отпустите кнопку мыши.
Упражнение. Начальные навыки работы с Maya
Рассмотрим пример применения часто используемых клавиатурных комбинаций, ак как они являются основными, рекомендуем выполнить это упражнение несколько раз, чтобы запомнить эти комбинации наизусть.
Попытайтесь таким способом получить хорошее изображение тора, полученного на основе NURBS-кривых.

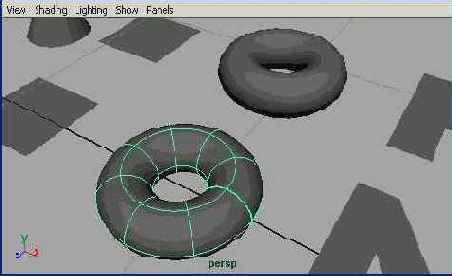

Рис. 2.9. Вид тора, созданного на основе NURBS-кривых, в режиме максимальной детализацииРис.

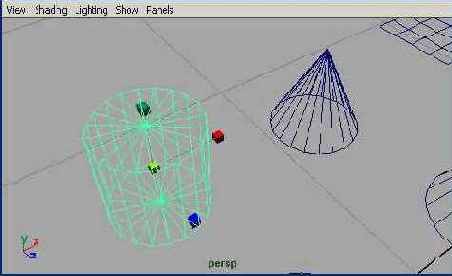

2.10. Цилиндр в режиме каркасного отображения, увеличенный до границ окна проекции

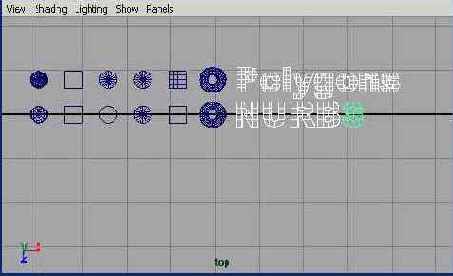

Рис. 2.11. Выделение набора букв с помощью рамки
Рис. 2.12. Линии на временной шкале показывают положение ключей анимации для выделенного объекта
СОВЕТ
Остановить воспроизведение анимации можно, нажав клавишу Esc.

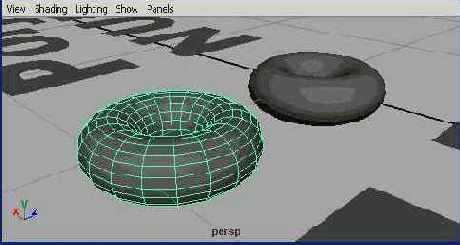

Рис. 2.13. Возможный вид сцены после завершения упражнения
ПРИМЕЧАНИЕ
Несколько раз повторите упражнение, выбирая различные варианты действия. Потренируйтесь в изменении масштаба области, выделенной с помощью рамки. Попробуйте другие варианты компоновки окон проекции Загрузите окна проекции различных типов, включая Hypershade (Редактор узлов) и Hypergraph (Просмотр структуры), и обратите внимание на операции масштабирования и панорамирования в этом случае.
