Визуализация эффекта преломления

Эффект преломления формируется исключительно трассированием лучей. Кроме того, нужно, чтобы объект, поверхность которого преломляет лучи света, был полупрозрачным. Управление процессом преломления осуществляется через назначенный объекту материал.

Для включения эффекта преломления выделите нужный материал в окне диалога Hypershade (Редактор материалов) и откройте для него окно диалога Attribute Editor (Редактор атрибутов). В разделе Raytrace Options (Параметры трассирования) установите флажок Refractions (Преломления). После этого останется указать значения параметров Refractive Index (Коэффициент преломления) и Refraction Limit (Предел преломлений).

Для создания преломляющего эффекта параметр Refractive Index (Коэффициент преломления) должен иметь значение, отличное от 1. Для большинства эффектов преломления вполне достаточно значения, отличающегося от 1 на 0,2. Изображение на рис. 11.13 слева получено при значении параметра Refractive Index (Коэффициент преломления), равном 1,2. Правое изображение получено при значении этого параметра, равном 0,8.

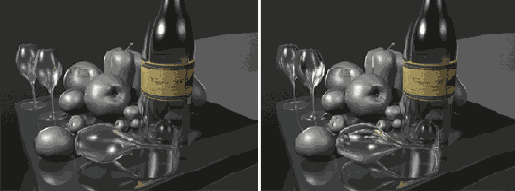

Рис. 11.13. На рисунке слева коэффициент преломления стекла равен 1,2, а на рисунке справа — 0,8

Чтобы указать, будет ли объект видимым в преломляющей поверхности, откройте для него окно диалога Attribute Editor (Редактор атрибутов) и в разделе Render Stats (Условия визуализации) установите или снимите флажок Visible in Refractions (Видимый при преломлениях).
