Новые возможности в Maya 6



Моделирование ног по методу обратной кинематики

Вернемся к составленной из блоков фигуре человека. Загрузите файл block_man_ skeleton_v02.mb из папки ChapterFiles\Block_Man\scenes прилагаемого к книге компакт-диска. Вам предстоит создать IK-цепочку от бедра до лодыжки. В данном случае IK-цепочка от бедра до пальцев ноги будет работать некорректно.

Так как при анимации по методу обратной кинематики цепочка суставов будет автоматически изгибаться в соответствии с расположением концевого эффектора (он же называется IK-манипулятором), вам нужно указать направление сгиба конкретных суставов. Для этого потребуется слегка согнуть колени персонажа.

1. Выделите коленные суставы и нажмите клавишу Insert для перехода в режим редактирования опорной точки. Слегка переместите эти суставы вперед, чтобы сформировать сгиб в колене.

2. Выберите в меню Skeleton (Скелет) команду IK Handle Tool (IK-манипулятор). В результате указатель мыши примет форму креста.

3. Щелкните на бедренном суставе левой ноги (это будет корневой сустав IK-цепочки), а затем — на суставе в области пятки. Повторите этот процесс для второй ноги. Полученный результат показан на рис. 9.29.

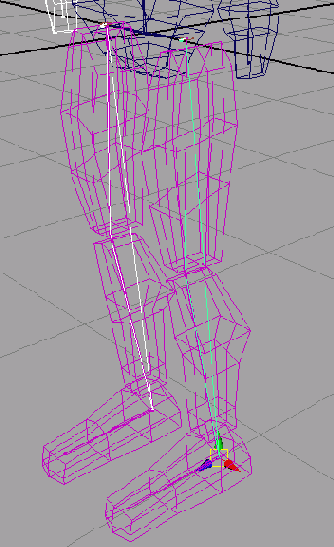

Рис. 9.29. IK-манипуляторы ног, корневые суставы которых располагаются в области бедер

Если по какой-то причине вы не в состоянии выделить сустав для 1К-цепочки, убедитесь в том, что в меню Show (Показать) окна проекции рядом с командой Pivots (Опорные точки) стоит галочка. Кроме того, если вам сложно рассмотреть манипуляторы, вы можете увеличить их размер, выбрав в меню Display (Отображение) команду IK Handle Size (Размер 1К-манипулятора).

4. Подвигайте IK-манипуляторы, чтобы увидеть реакцию ног. Затем верните ноги в исходное положение.

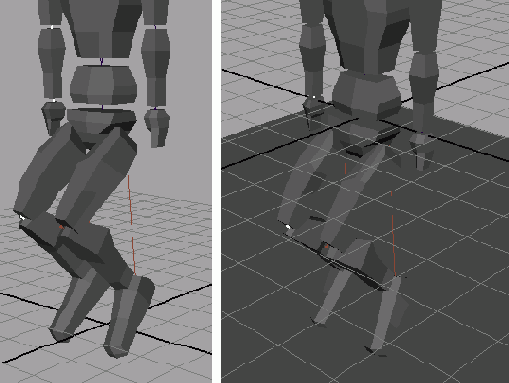

5. Выделите корневой сустав скелета и переместите его. Это вызовет перемещение всей системы. Выделите оба IK-манипулятора и нажмите комбинацию клавиш Shift+w, чтобы создать ключи анимации для атрибутов преобразования перемещения. В результате ступни будут жестко закреплены на опорной плоскости. Попытка опустить вниз тазовый сустав приведет к сгибу коленей. При этом ступни погрузятся в опорную плоскость.

6. Верните тазовый сустав в исходное положение. Теперь нужно создать ПС-манипуляторы для ступней, закрепив их тем самым на опорной плоскости. Активизируйте инструмент IK Handle Tool (IK-манипулятор). Первый щелчок сделайте в районе пятки, а второй — на кончиках пальцев. Повторите операцию для второй ноги.

СОВЕТ

Для повторной активизации только что использовавшегося инструмента достаточно нажать клавишу y.

7. Создайте ключи анимации для атрибутов преобразования перемещения новых IK-манипуляторов. Теперь перемещение вниз тазового сустава будет приводить к сгибу ног не только в коленях, но и в области лодыжки.
